• SPWM(正弦脉宽调制)正弦波电流驱动，数字技术实现矢量细分。
• 选用新型智能功率模块 ，耐电压冲击力强，可靠性高。
• 用户可设置四种电机步距角(0.072°~ 0.036°)，应用方便。
• 外部电流可以通过拨码开关设置，用户可根据负载情况灵活调节。
❖ 技术参数
|
驱动器型号 |
RDY3 |
|
输入电源电压 |
AC220V（-15%-10%），50/60Hz |
|
温度 |
贮存：-20-70℃； 工作：0-45℃ |
|
湿度 |
贮存：93％以下(无结露)；工作40％-80％(无结露) |
|
外壳防护等级 |
IP20(电柜内安装) |
|
驱动方式 |
三相正弦波电流输出 |
|
步距角/脉冲 |
0.072°、0.06°、0.045°、0.036° |
|
电机每转脉冲p/r |
5000、6000、8000、10000 |
|
步距角设定方式 |
DIP开关（SW1-2、SW1-3)设定 |
|
外形尺寸 |
214×106×148口(高X宽×深) |
|
位置指令信号 |
CP+/CP-、CW+/CW-，脉冲+方向，CW脉冲+CCW脉冲两种信号模式
最高脉冲频率：200KHz
最小脉冲宽度≥2.5µs |
|
电流可调功能 |
DIP开关（SW12-、SW2-2、SW2-3、SW2-4)设置 |
|
保护功能 |
过压、欠压、过流、漏电流过大等 |

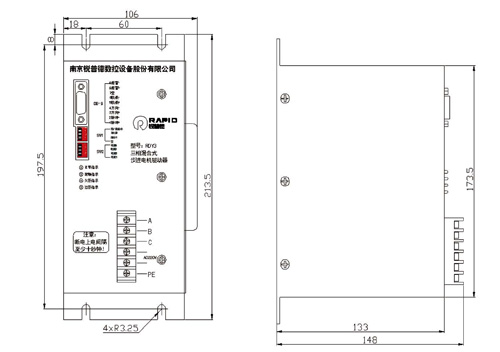

❖ RDY3外形尺寸（尺寸单位：mm）
